Laiko relės su nedelstinu pasirinktos funkcijos pakeitimu - nereikalaujančios pakartotinio maitinimo įjungimo
Naujos laiko relės – daugiafunkcinės, su nedelstinu funkcijos pakeitimu nereikalaujančiu pakartotinio maitinimo įjungimo.

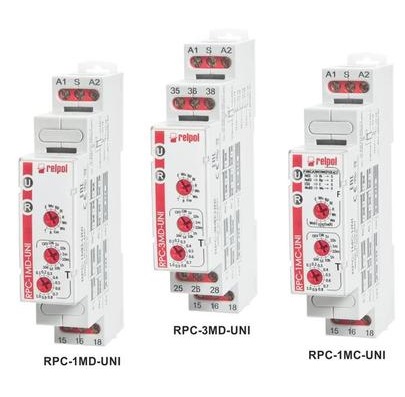

- RPC-1MC-UNI - 1 perjungiamas kontaktas
- RPC-1MD-UNI - 1 perjungiamas kontaktas
- RPC-3MD-UNI - 3 perjungiami kontaktai (3 grupės leidžia valdyti net trys nepriklausomus prietaisus žemos įtampos instaliacijose)
RPC-1MC-UNI
Laiko relės RPC-MC-UNI realizuoja net 14 galimų funkcijų o jų keitimas atliekamas be būtinybės pakartotinai jungtį relę. Kai kurios funkcijos papildytos STOP (S) bei RESET (R) funkcija pasirinktinai, priklausomai nuo proceso poreikių.
STOP FUNKCIJOS
- E(S) – uždelstas jungimas su galimybe S (Stop) kontaktu stabdyti skaičiuojamą laiką
- Wu(S) – jungimas nustatytu laiku su laiko skaičiavimo stabdymu uždarant S (Stop) kontaktą
- Bi(S) – simetrinis ciklinis darbas prasidedantis nuo suveikimo su skaičiuojamo laiko T sustabdymu kontakto S (Stop) sujungimo laikotarpiu.
- Bp(S) – simetrinis ciklinis darbas prasidedantis nuo tarpo su skaičiuojamo laiko T sustabdymu kontakto S (Stop) sujungimo laikotarpiu.
Visose šitose funkcijose, kai valdantis kontaktas S yra uždaras sustoja laiko skaičiavimas iki tol, kol valdantis kontaktas netaps atviras. Atvėrimas S kontakto paleidžia tolimesnį funkcijos realizavimą.
RESET FUNKCIJOS
- E(R) – uždelstas jungimas su Reset funkcija
- Wu(S) – jungimas nustatytu laiku su Reset funkcija
- Esa(R) – uždelstas jungimas ir atjungimas valdomas S kontakto jungimu ir atjungimu su Reset funkcija
Jeigu valdymo kontaktas S funkcijos realizavimo metu bus sujungtas tuomet funkcijos realizavimas bus užlaikytas. Po S kontakto atvėrimo funkcija realizuojama iš naujo.
RPC-.MD-UNI
Laiko relės RPC-.MD-UNI realizuoja 10 galimų funkcijų, o jų keitimas nereikalauja pakartotinio relės jungimo
- E – uždelstas jungimas
- Wu – jungimas nustatytu laiku
- Bp – simetrinis ciklinis darbas prasidedantis nuo tarpo
- Bi – simetrinis ciklinis darbas prasidedantis nuo suveikimo
- R – uždelstas atjungimas valdomas S kontaktu
- Ws – vienkartinis jungimas nustatytu laiku, paleidžiamas uždarant S kontaktą
- Wa - jungimas nustatytu laiku, paleidžiamas atveriant S kontaktą
- Esa – uždelstas jungimas ir atjungimas valdomas S kontaktu
- B - ciklinis darbas valdomas uždarant valdymo kontaktą S
- T – 0,5 s impulso generavimas pasibaigus laikui T
Naujos laiko relės tai RPC serijos išplėtimas, pakeitusios serija MT-T.
